メモリーの取付方法について

対象製品 サードウェーブ製 PC
カテゴリー :

回答

はじめに

この FAQ について

この FAQ では、メモリーの取付方法について説明します。

事前確認

  • 作業を行う際は、自己責任となること、およびこの作業全般に伴う破損や不具合対応は、保証期間内でありましても、有償となる場合があることをあらかじめご了承ください。
  • 作業の前に必ずパソコンの電源を切り、電源コードを外し数時間放置してください。

作業手順

デスクトップ PC

  1. メモリーにはメモリースロットの接続部分に 「 切り欠き 」 ( 赤丸部 ) が入っています。
  2. メモリースロット側にはメモリーの切り欠きに合わせ 「 突起 」 があります。
  3. 「 DDR2 SDRAM 」 、 「 DDR3 SDRAM 」 、 「 DDR4 SDRAM 」 、 「 DDR5 SDRAM 」 では、切り欠きの位置が異なるため、種類や方向を間違えて挿し込むことはできません。
    ※ 間違えた状態で無理に挿し込むとメモリースロット破損の原因となりますのでご注意ください。

メモリーの挿し位置

  • メモリーを取り付ける場合、マザーボードの種類やメモリーの構成等により使用する
    メモリースロットが決まります。
  • 必ずマザーボードの 「 取扱説明書 」 で使用可能なメモリースロットをご確認ください。

メモリーの取付け方法

  • マザーボード側の準備
    メモリースロットの両側にある [ レバー ] を外側に開いておきます。
    ( 片側の場合があります。 )
  • メモリーの確認
    メモリーの切り欠きとメモリースロットの 「 突起の向き 」 を確認し、
    両端をつまむように持ってコネクタの溝へ挿し込み、真上から親指でメモリーを
    押し込むようにして取り付けます。
  • 組み付け
    リップをメモリーの両側へはめ込みます。
    ※このとき無理に力を加えないでください。破損の原因となります。

メモリーの取外し方法

  1. メモリースロットの両側にある [ レバー ] を外側へ押し開きます。
    ( 片側の場合があります。 )
  2. メモリーが上に持ち上がってきますので、両端を持ち慎重に引き出します。
    ※このとき無理に力を加えないでください。破損の原因となります。

ノート PC などスモール PC

  1. SO-DIMM ( Small Outline Dual In-line Memory Module ) メモリーにはメモリースロットの接続部分に切り欠き ( 赤丸部 ) が入っています。

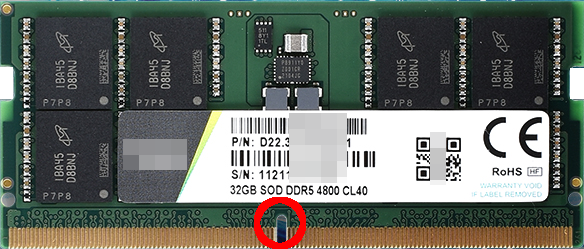

    DDR5 SO-DIMM

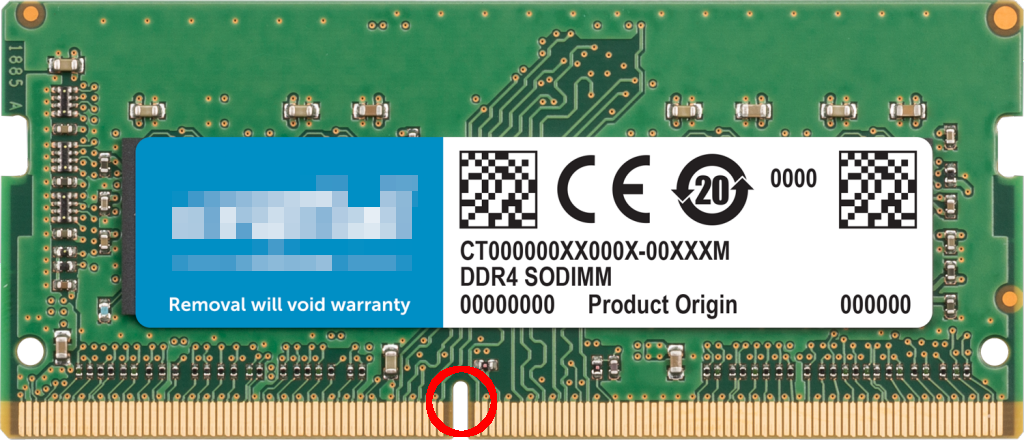

    DDR4 SO-DIMM

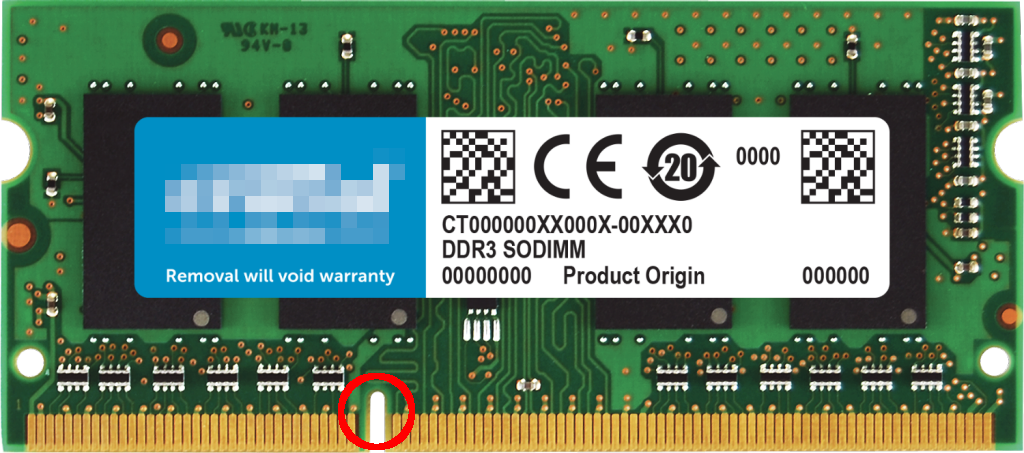

    DDR3 SO-DIMM
  2. メモリースロット側にはメモリーの切り欠きに合わせ 「 突起 」 があります。
  3. 「 DDR5 SO-DIMM 」 、 「 DDR4 SO-DIMM 」 、 「 DDR3 SO-DIMM 」 では、切り欠きの位置が異なるため、種類や方向を間違えて挿し込むことはできません。
    ※ 間違えた状態で無理に挿し込むとメモリースロット破損の原因となりますのでご注意ください。

メモリーの取付け方法

  • メモリーの切り欠きとメモリースロットの 「 突起の向き 」 を確認し、両端をつまむように持ってコネクタの溝へ斜めに ( 約 20 度 ) 挿し込み ( ❶ )、メモリーをカチッと収まるまで押し込むように倒します ( ❷ )。
    ※このとき無理に力を加えないでください。破損の原因となります。

メモリーの取外し方法

  1. メモリースロットの両側にある [ ラッチ ] を外側へ同時に押し、ラッチを解除します。
  2. SO-DIMM メモリーが約 20 度 程傾きます。 SO-DIMM メモリーをソケットより引き抜きます。
    ※このとき無理に力を加えないでください。破損の原因となります。
