マザーボード制御ユーティリティで RGB-LED ライトを調整する場合は、本 FAQ では手順を掲載せず、下記 FAQ を参照してください。

• デスクトップ PC の RGB-LED ライトを調整する

▲ 目次に戻る

この項目では、SKM-Premium （ microATX ） / SKM-Standard （ microATX ） ケースの内観、側面パネル、光学ドライブ、ストレージ、ビデオカード、M.2 SSD、上面パネルの外し方を説明します。

確認したい詳細項目を選択してください。

• 内観
• 側面パネル
• 光学ドライブ
• 3.5／2.5 インチ ストレージ （ 現行タイプ ）
• 3.5／2.5 インチ ストレージ （ 旧タイプ ）
• ビデオ カード （ ディスプレイ アダプター ） （ 左側面 ）
• M.2 SSD
• 2.5 インチ ストレージ （ 右側面 ）
• 上面パネル

SKM-Premium （ microATX ） / SKM-Standard （ microATX ） ケースの内観です。現行タイプと旧タイプで内部構成が異なるため、ご利用の製品に近い項目を確認してください。

現行タイプ：左側面

※ 製品により異なります。

赤色枠

光学ドライブ

黄色枠

3.5／2.5 インチ トレー

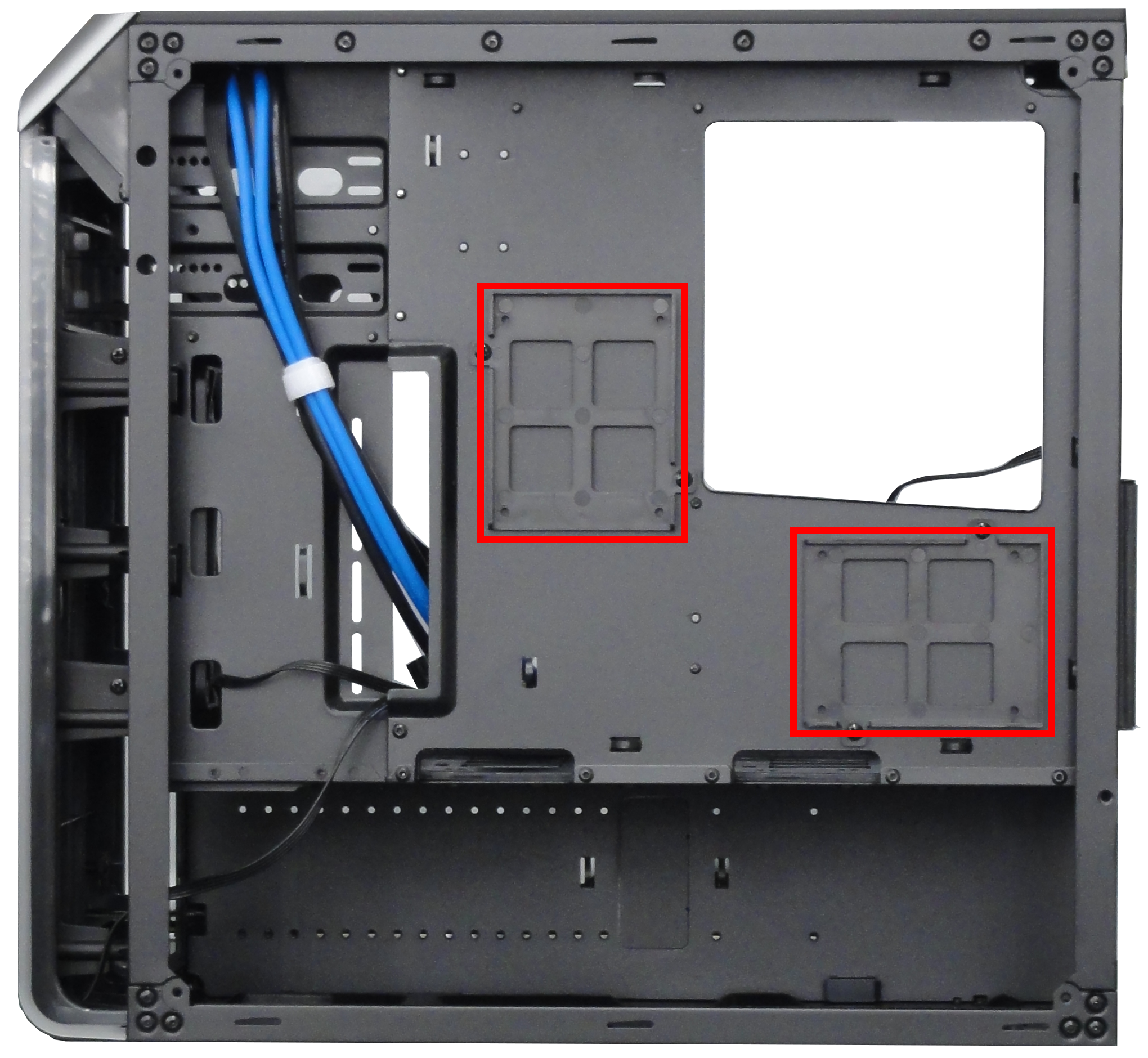

現行タイプ：右側面

※ 製品により異なります。

赤色枠

2.5 インチ トレー

旧タイプ：左側面

※ 製品により異なります。

赤色枠

光学ドライブ

青色枠

ビデオ カード （ ディスプレイ アダプター ）

黄色枠

3.5／2.5 インチ ストレージ

赤色点線枠

M.2 SSD
※ ビデオ カード （ ディスプレイ アダプター ） の後ろにある例

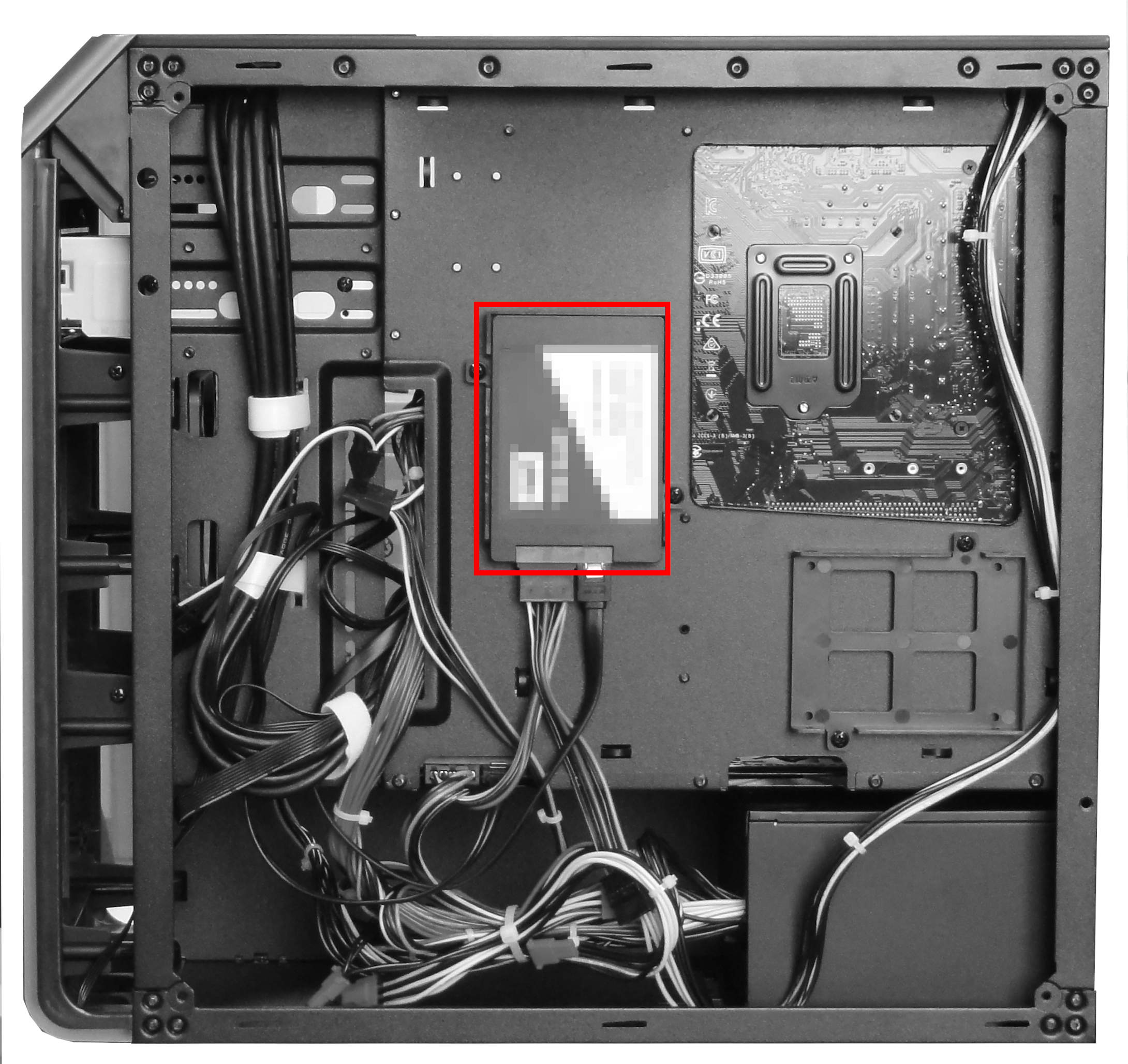

旧タイプ：右側面

※ 製品により異なります。

赤色枠

2.5 インチ トレー

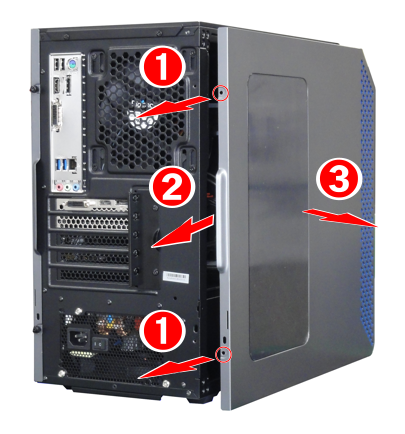

1. 手回しねじ 2 本を外します。

   画像は左側面パネル
2. 側面パネルをゆっくり矢印方向にスライドさせます。
3. 矢印方向に外します。
4. 右側面パネルも同様に外すことができます。
   ※ 矢印 ③ は逆方向に外します。

※ 両側面パネルを外します。

1. 電源ケーブル、SATA ケーブルを外します。

2. 左側面 ミリねじ 2 本を外します。



3. 右側面 ミリねじ 2 本を外します。

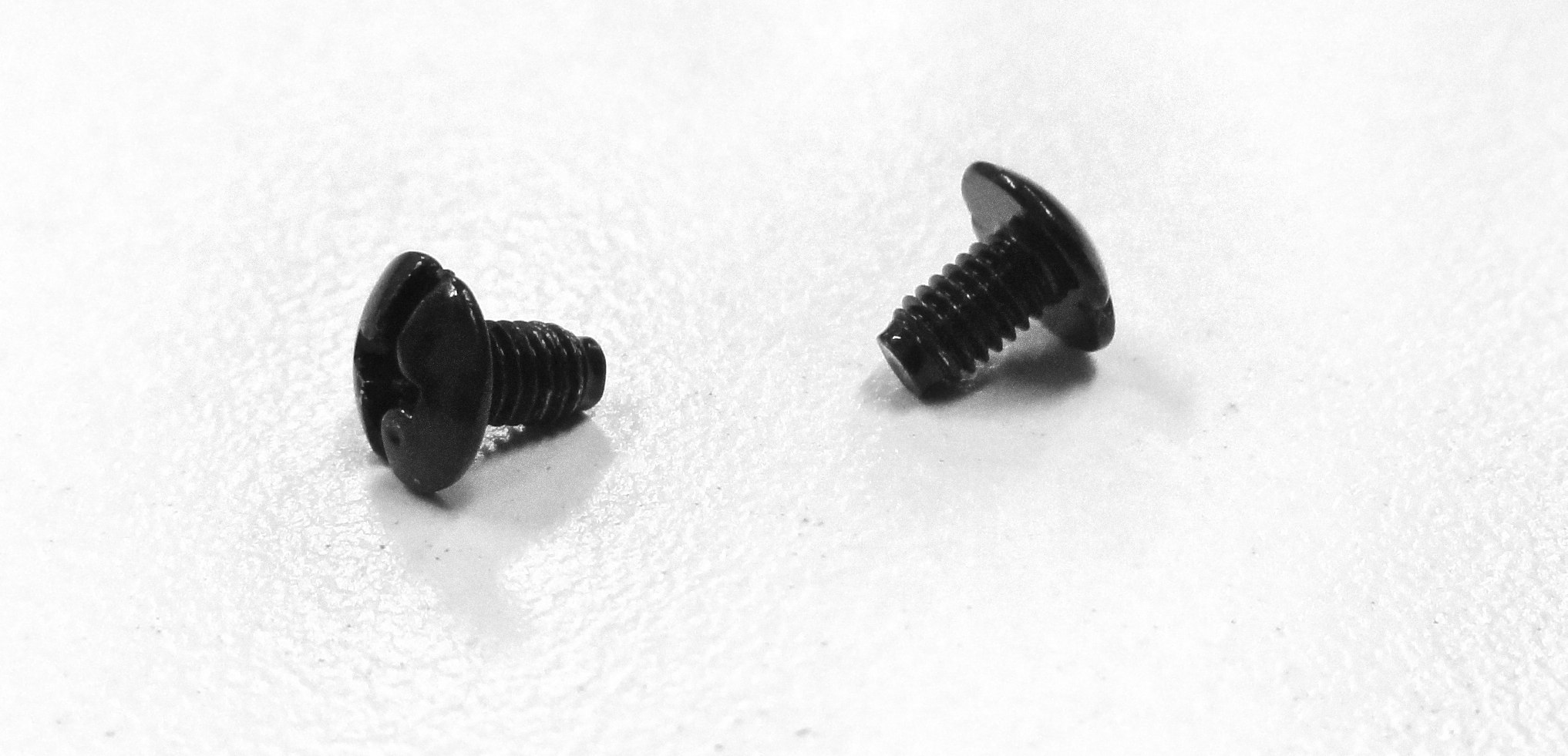

   ミリねじ ②、③ M3 × 5 mm



4. 光学ドライブを前面より引き出します。



※ 両側面パネルを外します。
◆ 3.5 インチ ストレージ

1. 電源ケーブル、SATA ケーブルを右側面より外します。

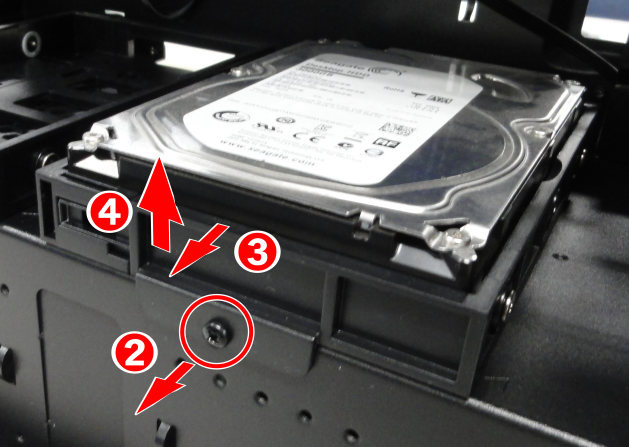

2. 3.5／2.5 インチトレーを止めているネジを外します。
3. 3.5／2.5 インチトレーを手前にスライドさせ、

4. 3.5／2.5 インチトレーを上方向に外します。

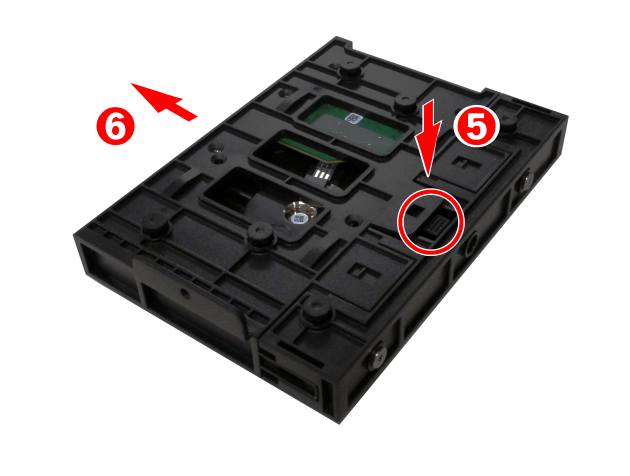

5. 3.5／2.5 インチトレーを裏返し、爪を押しながら、

6. 3.5／2.5 インチトレー側面をスライドさせ、広げます。



7. 3.5 インチストレージを矢印方向に傾け外します。



◆ 2.5 インチ ストレージ

1. 3.5／2.5 インチトレーを前項と同様に外します。



2. 3.5／2.5 インチトレーを裏返し、ねじ4本を外します。

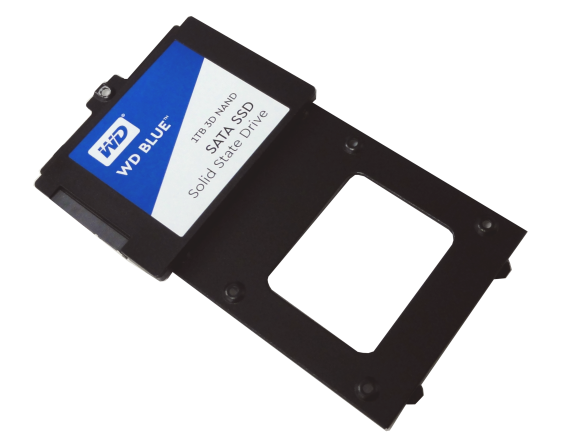

   2.5 インチ ストレージが外れます。



※ 両側面パネルを外します。

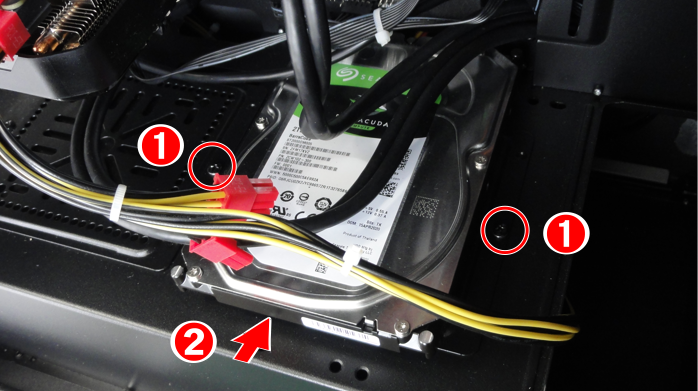

1. 3.5／2.5 インチトレイを固定しているインチねじ 2 本を外します。

2. 3.5／2.5 インチトレイを矢印方向にスライドさせ、右側面に軽く押し付けます。

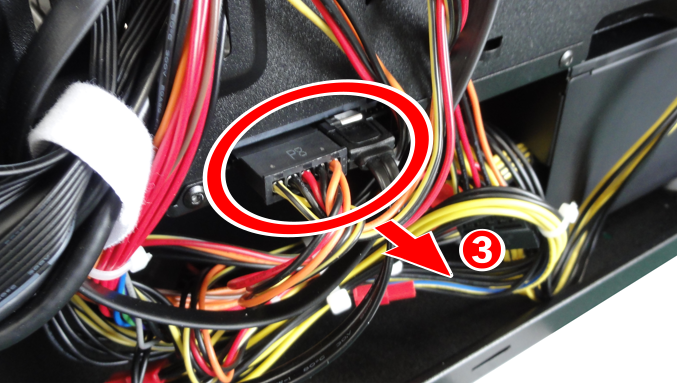

3. 電源ケーブル、SATA ケーブルを右側面より外します。

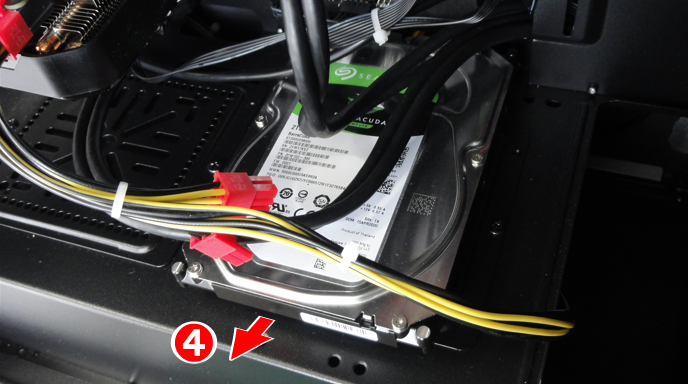

4. 3.5／2.5 インチトレイを矢印方向にスライドさせ、左側面より外します。

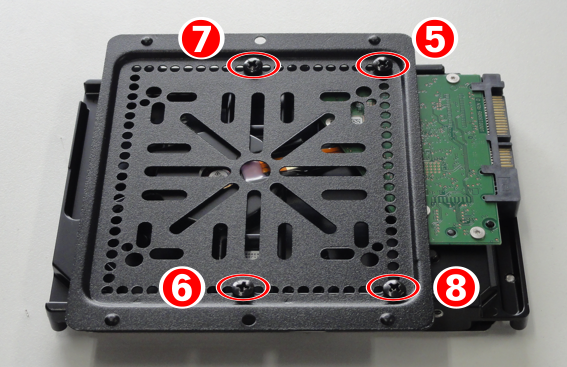

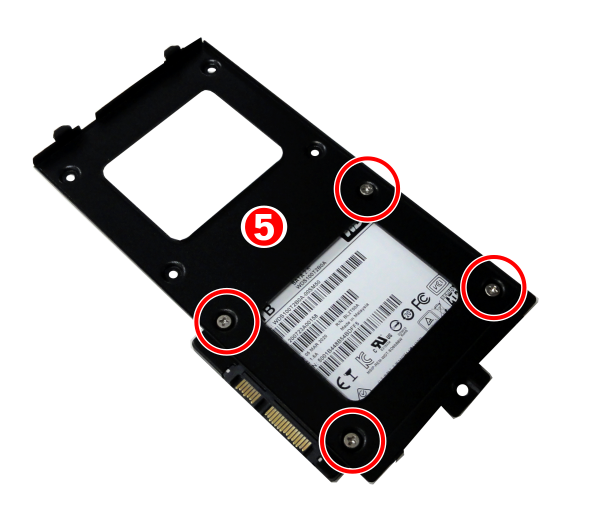

5. 3.5／2.5 インチトレイを裏返して置き、裏側より 3.5 インチ ストレージを固定しているインチねじ 4 本を順に外します。

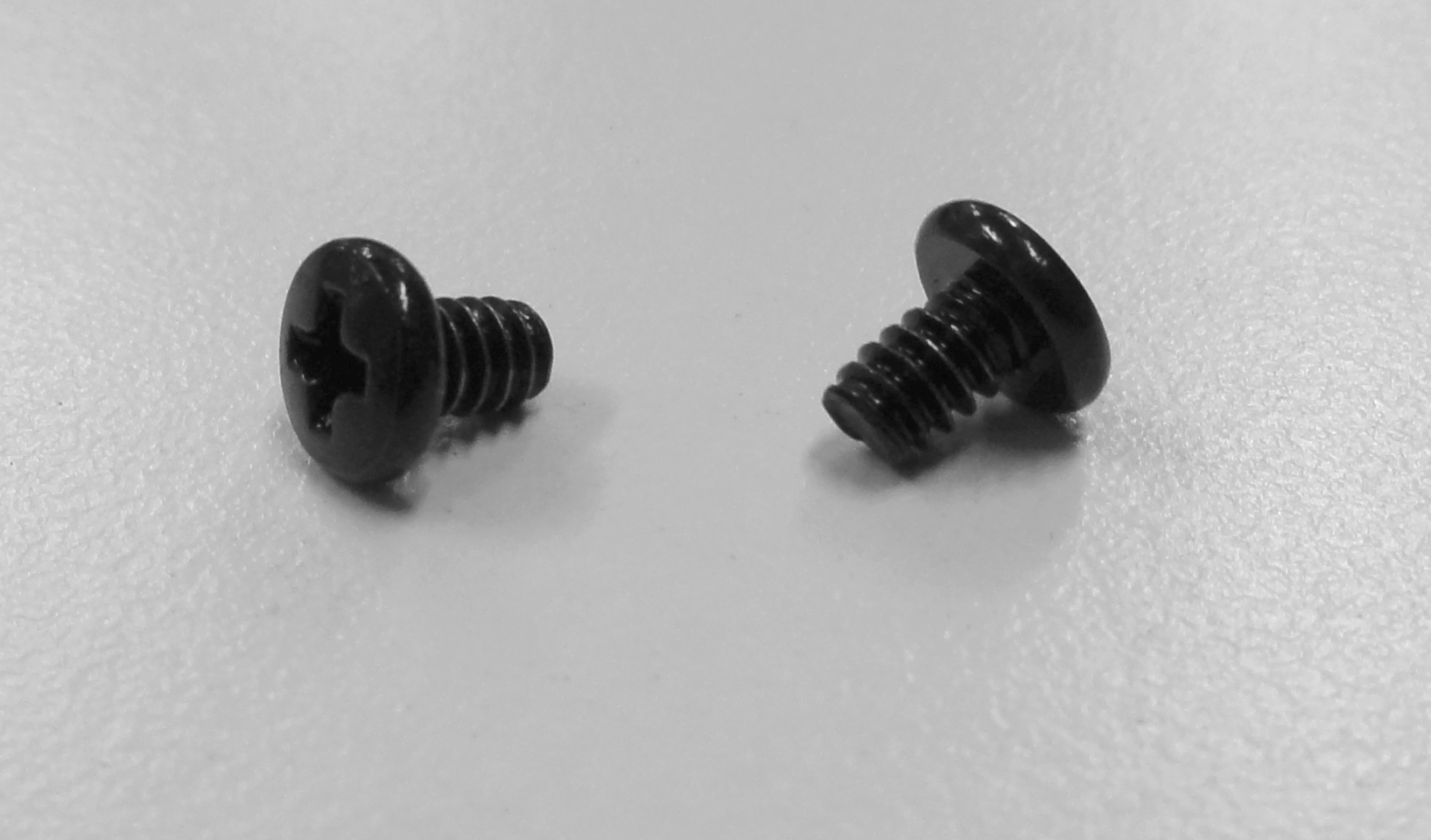

   インチねじ ⑤ - ⑧ No6-32UNC × 6 mm



※ 両側面パネルを外します。

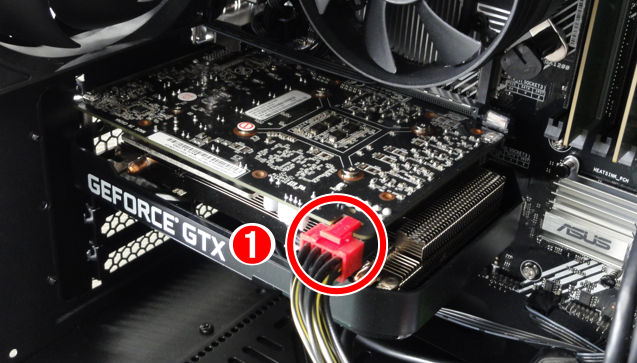

1. 電源ケーブルを抜きます。



2. 端子カバーを固定しているインチねじ 2 本を外します。

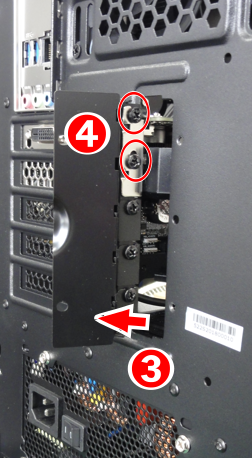

3. 端子カバーを矢印方向に開きます。

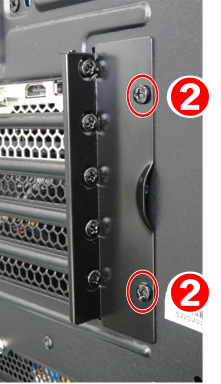

4. ビデオ カード （ ディスプレイ アダプター ） を固定しているインチねじ 2 本を外します。

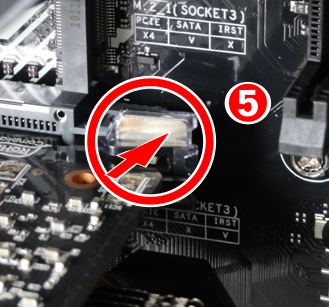

5. 抜け防止ロックを矢印方向に押しながら、

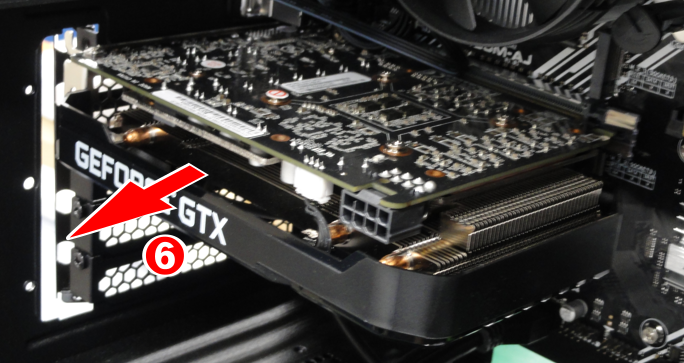

6. ビデオ カード （ ディスプレイ アダプター ） を引き抜きます。



※ 左側面パネル、ビデオ カード （ ディスプレイ アダプター ） を外します。

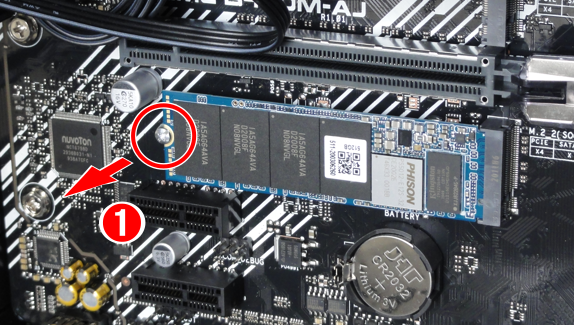

1. M.2 SSD を固定しているミリねじを外します。


2. 矢印方向に基板端が浮きます。

3. M.2 SSD をコネクタより斜め方向に外します。



※ 右側面パネルを外します。

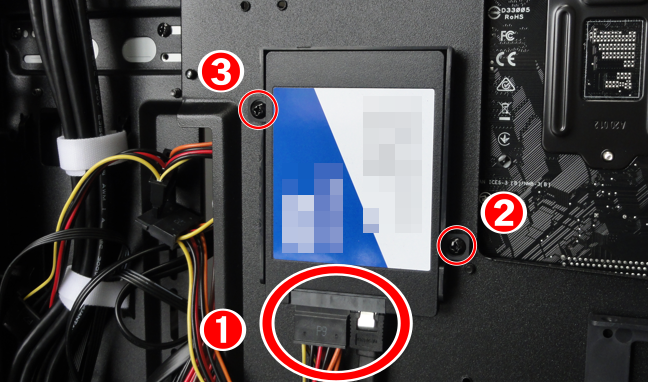

1. 電源ケーブル、SATA ケーブルを外します。

2. 2.5 インチトレイを固定しているインチねじを外します。

   画像は左側面パネル

3. 2.5 インチトレイを固定しているインチねじ残り 1 本を外します。

   インチねじ ②、③ No6-32UNC × 6 mm

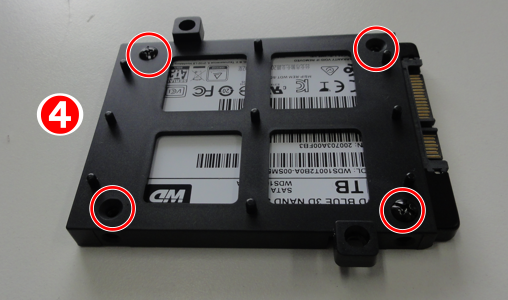

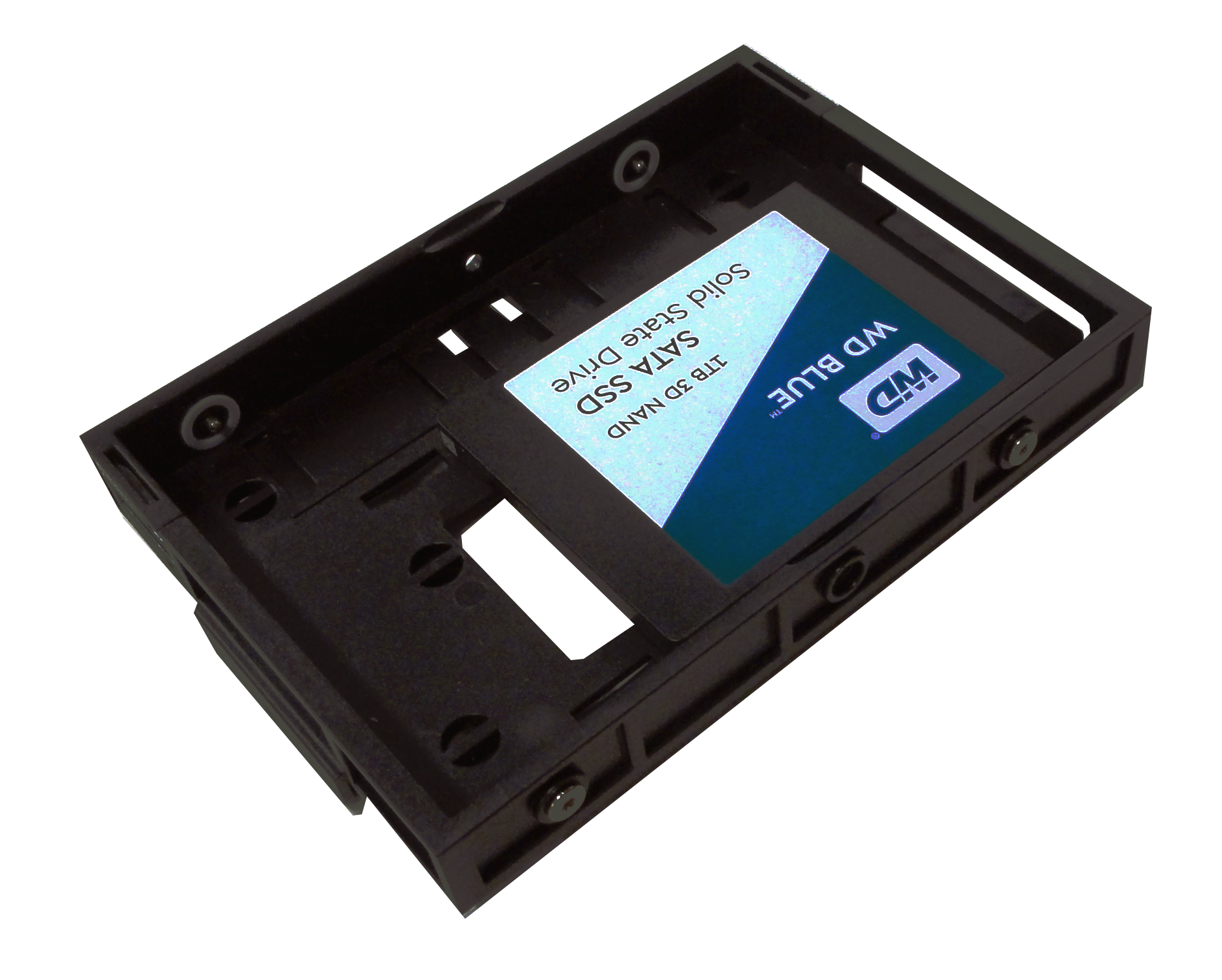

4. 2.5 インチトレイを裏返して置き、裏側より 2.5 インチ ストレージを固定しているミリねじ 4 本を順に外します。



   ミリねじ ④ M3 × 5 mm

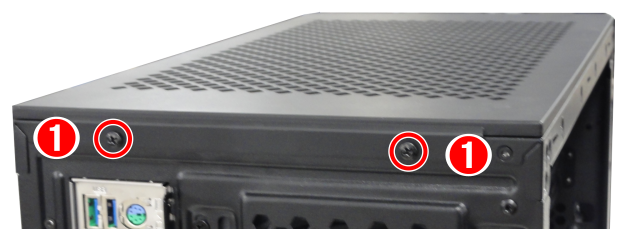

1. ケース後面ねじ 2 本を外します。

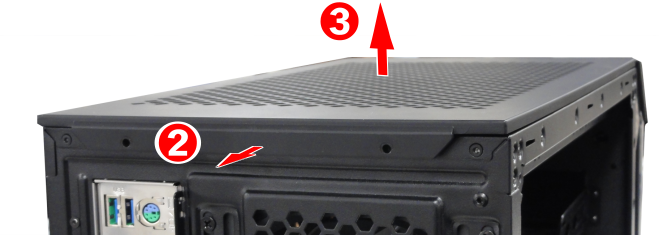

2. 上面パネルを手前に止まるまで引き出し、



3. 上面パネルを上方に外します。

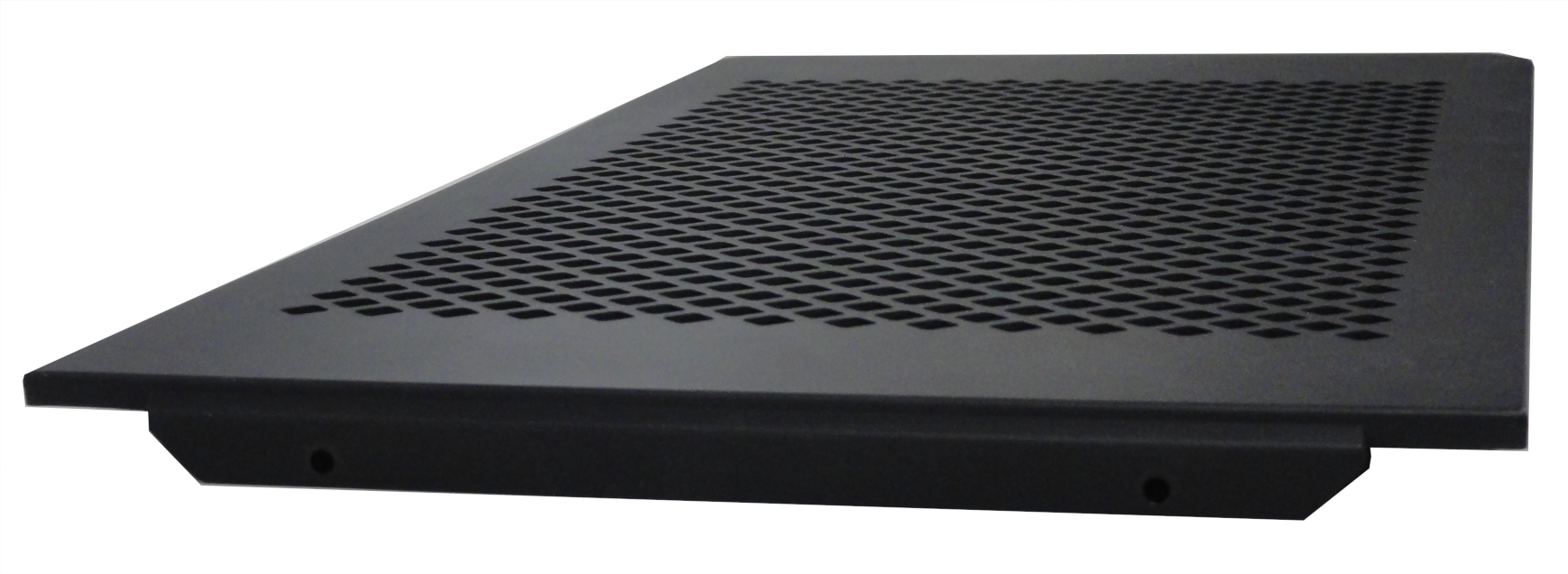

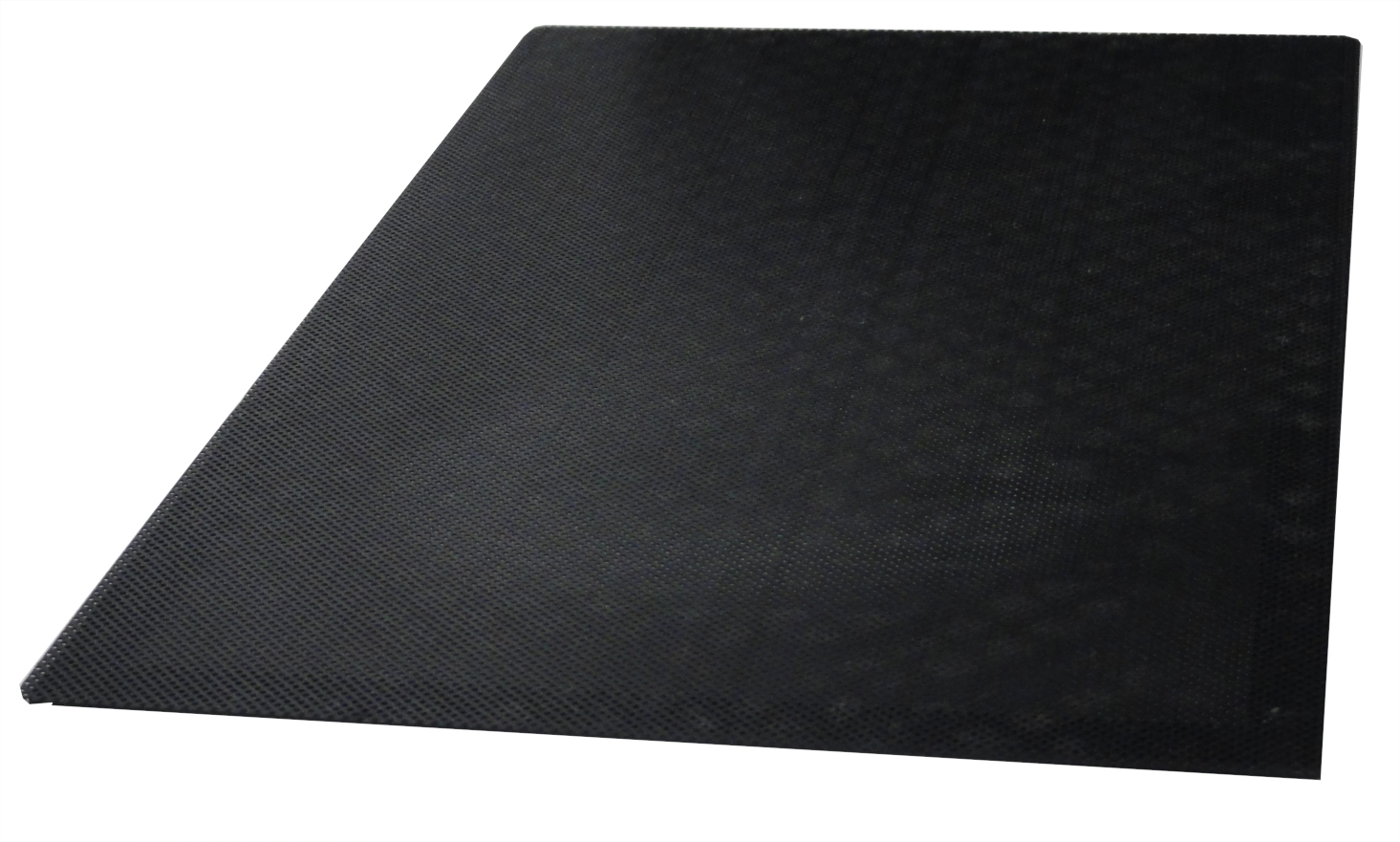

4. 防塵フィルターを外します。



この項目では、SK-Premium （ ATX ） / SK-Standard （ ATX ） ケースの内観、側面パネル、光学ドライブ、M.2 SSD、ビデオカード、ストレージ、上面パネルの外し方を説明します。

確認したい詳細項目を選択してください。

• 内観
• 側面パネル
• 光学ドライブ
• M.2 SSD
• ビデオ カード （ ディスプレイ アダプター ） （ 左側面 ）
• 2.5 インチ ストレージ （ 右側面 ）（ 現行タイプ ）
• 2.5 インチ ストレージ （ 右側面 ）（ 旧タイプ ）
• 3.5／2.5 インチ ストレージ （ 現行タイプ ）
• 3.5／2.5 インチ ストレージ （ 旧タイプ ）
• 上面パネル

SK-Premium （ ATX ） / SK-Standard （ ATX ） ケースの内観です。現行タイプと旧タイプで内部構成が異なるため、ご利用の製品に近い項目を確認してください。

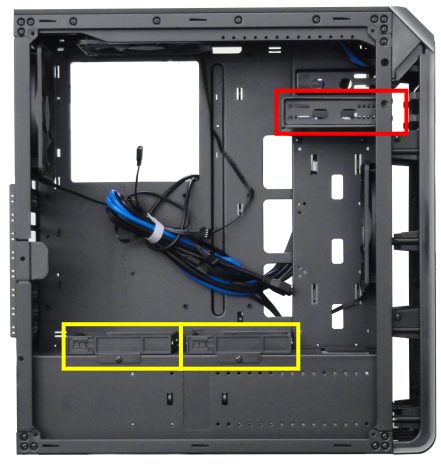

現行タイプ：左側面

※ 製品により異なります。

赤色枠

光学ドライブ

黄色枠

3.5／2.5 インチ トレー

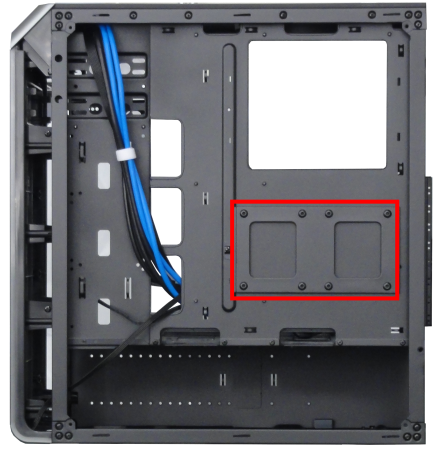

現行タイプ：右側面

※ 製品により異なります。

赤色枠

2.5 インチ トレー

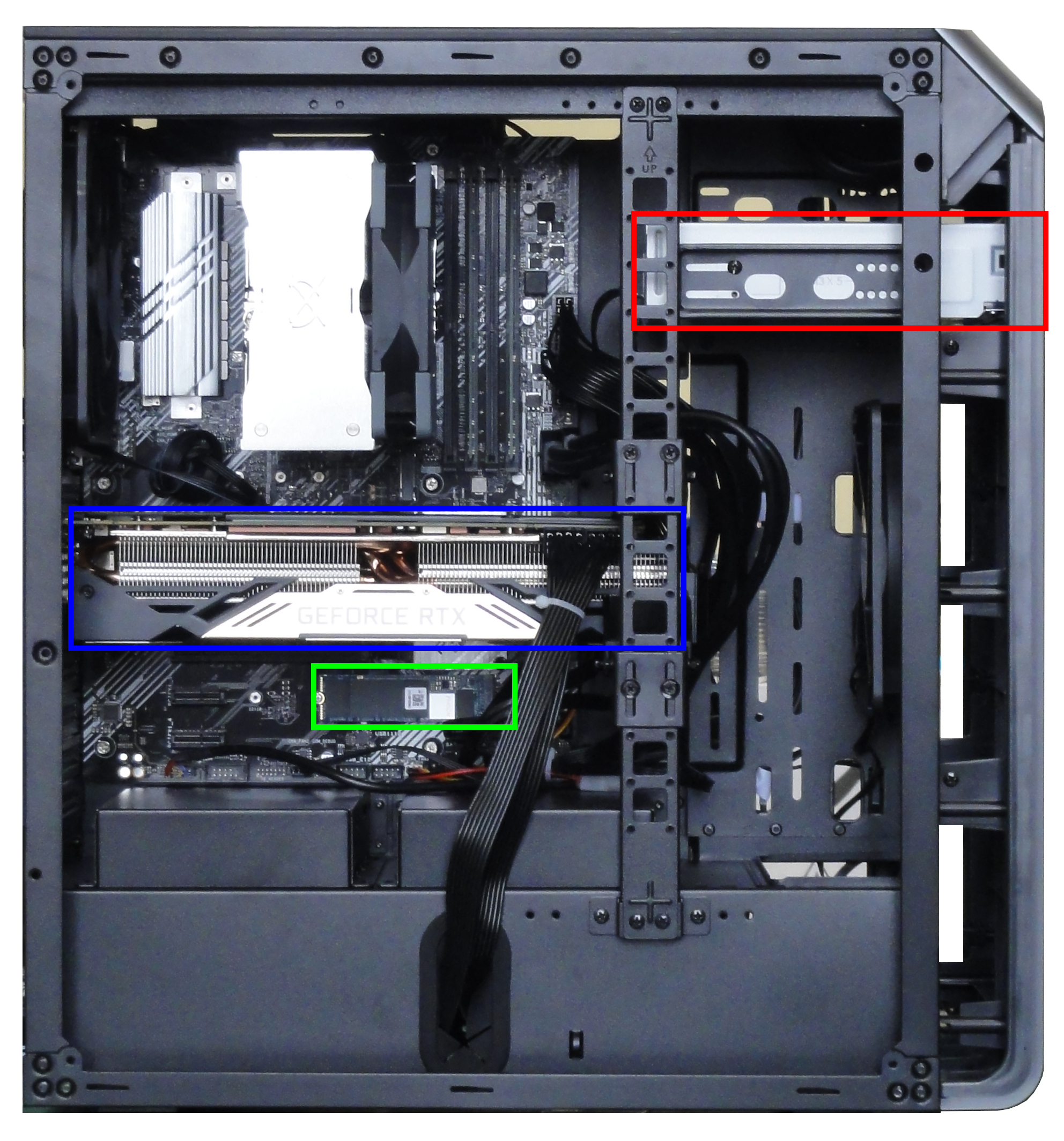

旧タイプ：左側面

※ 製品により異なります。

赤色枠

光学ドライブ

青色枠

ビデオ カード （ ディスプレイ アダプター ）

緑色枠

M.2 SSD

旧タイプ：右側面

※ 製品により異なります。

赤色枠

2.5 インチ ストレージ

黄色枠

3.5 インチ ストレージ

1. 手回しねじ 2 本を外します。

   画像は左側面パネル
2. 側面パネルをゆっくり矢印方向にスライドさせます。
3. 矢印方向に外します。
4. 右側面パネルも同様に外すことができます。
   ※ 矢印 ③ は逆方向に外します。

※ 両側面パネルを外します。

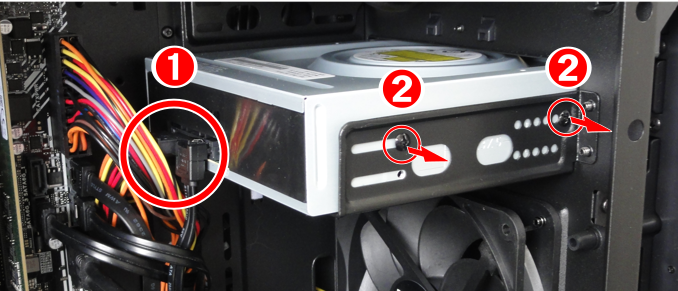

1. 電源ケーブル、SATA ケーブルを外します。

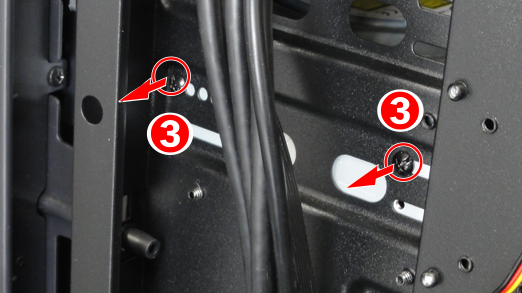

2. 左側面 ミリねじ 2 本を外します。

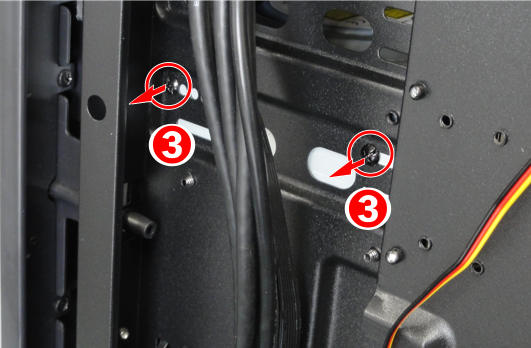

3. 右側面 ミリねじ 2 本を外します。



   ミリねじ ②、③ M3 × 5 mm

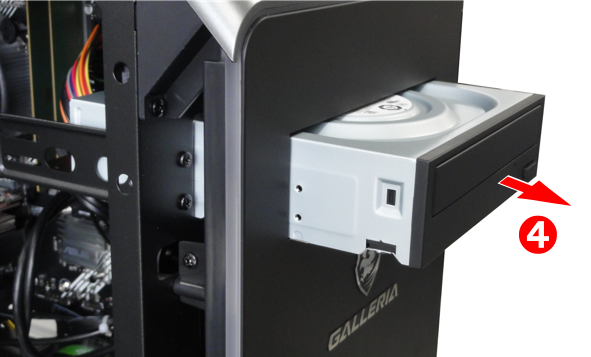

4. 光学ドライブを前面より引き出します。



※ 左側面パネルを外します。

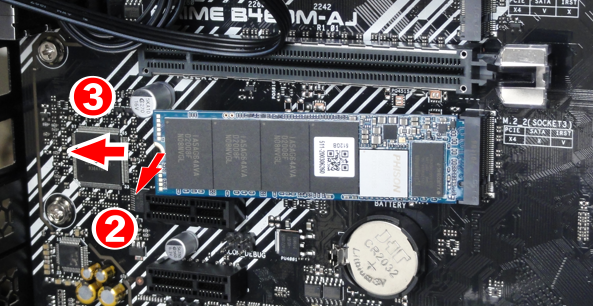

1. M.2 SSD を固定しているミリねじを外します。


2. 矢印方向に基板端が浮きます。

3. M.2 SSD をコネクタより斜め方向に外します。



※ 左側面パネルを外します

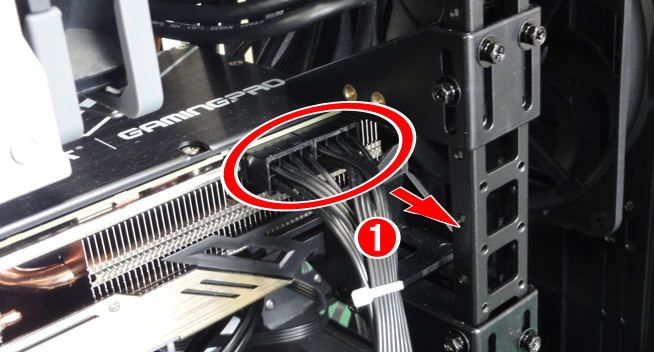

1. 電源ケーブルを抜きます。

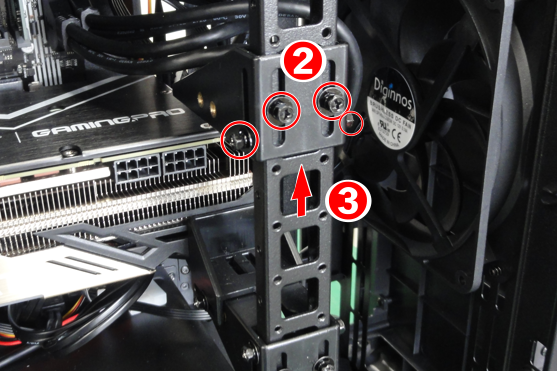

2. ビデオ カード （ ディスプレイ アダプター ） ホルダー上側を固定しているねじ4本を緩め、

3. ビデオ カード （ ディスプレイ アダプター ） ホルダー上側を上へスライドします。

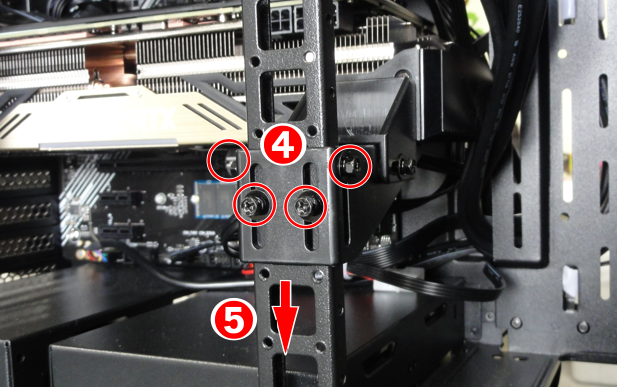

4. ビデオ カード （ ディスプレイ アダプター ） ホルダー下側を固定しているねじ4本を外し、

5. ビデオ カード （ ディスプレイ アダプター ） ホルダー下側を下へスライドします。

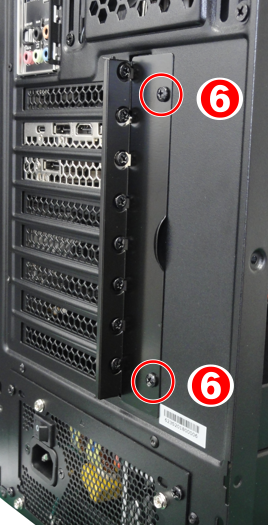

6. 端子カバーを固定しているインチねじ 2 本を外します。

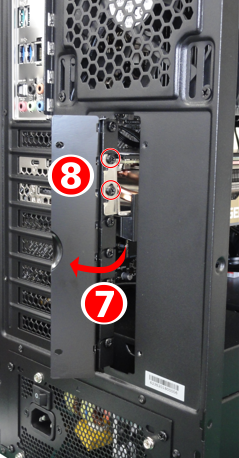

7. 端子カバーを矢印方向に開き、

8. ビデオ カード （ ディスプレイ アダプター ） を固定しているインチねじ 2 本を外します。

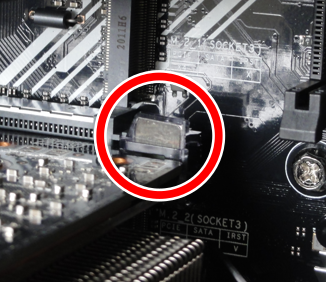

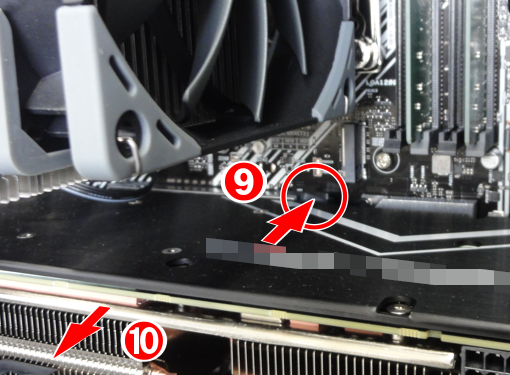

9. 抜け防止ロックを矢印方向に押しながら、

10. ビデオ カード （ ディスプレイ アダプター ） を引き抜きます。



1. 電源ケーブル、SATA ケーブルを外します。

2. 2.5 インチトレイを固定しているインチねじを外します。

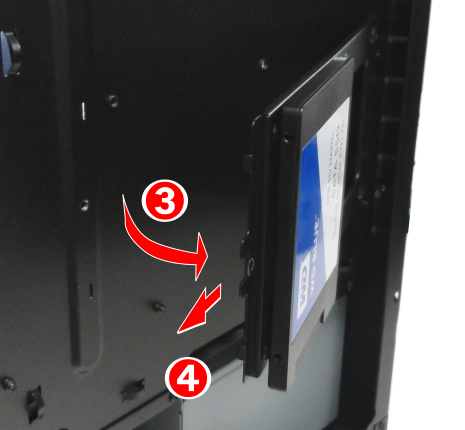

3. 2.5 インチトレイを矢印方向に開き、

4. 矢印方向に引いて外します。



5. 2.5 インチトレイを裏返し、2.5 インチ ストレージを止めているねじ4本を外します。



※ 右側面パネルを外します

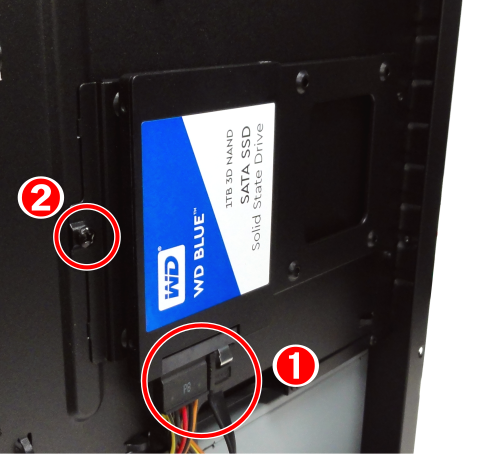

1. 電源ケーブル、SATA ケーブルを外します。

2. 2.5 インチトレイを固定しているインチねじ 2 本を外します。

   画像は左側面パネル

   インチねじ ② No6-32UNC × 6 mm


3. 2.5 インチトレイを矢印方向に外します。

4. 2.5 インチトレイを裏返して置き、裏側より 2.5 インチ ストレージを固定しているミリねじ 4 本を順に外します。



   ミリねじ ④ M3 × 5 mm



※ 両側面パネルを外します。
◆ 3.5 インチ ストレージ

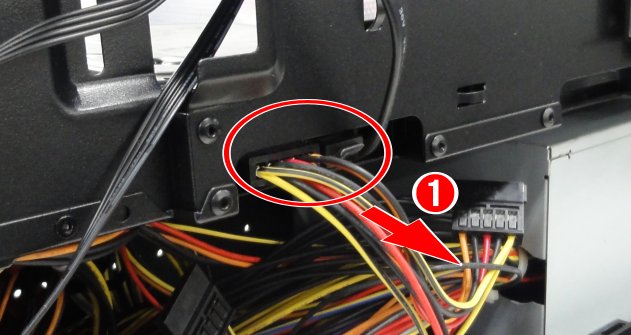

1. 電源ケーブル、SATA ケーブルを右側面より外します。


2. 3.5／2.5 インチトレーを止めているネジを外します。
3. 3.5／2.5 インチトレーを手前にスライドさせ、

4. 3.5／2.5 インチトレーを上方向に外します。

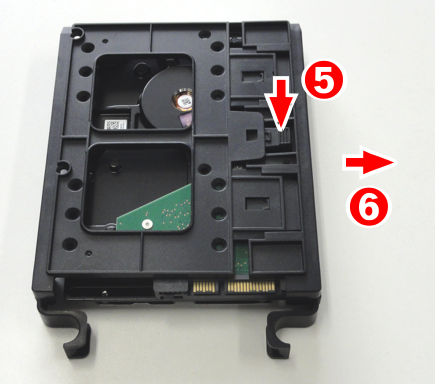

5. 3.5／2.5 インチトレーを裏返し、爪を押しながら、

6. 3.5／2.5 インチトレー側面をスライドさせ、広げます。

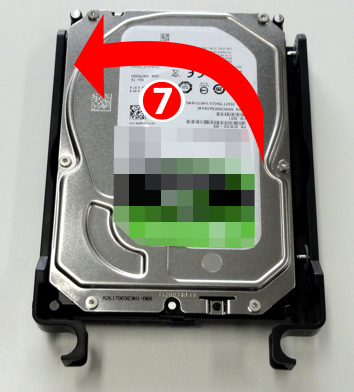

7. 3.5 インチストレージを矢印方向に傾け外します。



◆ 2.5 インチ ストレージ

1. 3.5／2.5 インチトレーを前項と同様に外します。

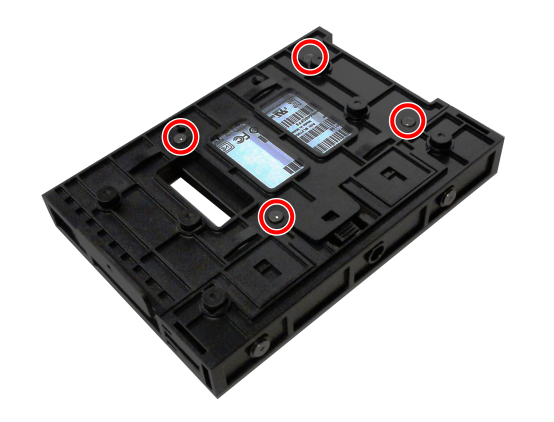

2. 3.5／2.5 インチトレーを裏返し、ねじ4本を外します。
   2.5 インチ ストレージが外れます。



※ 両側面パネルを外します。

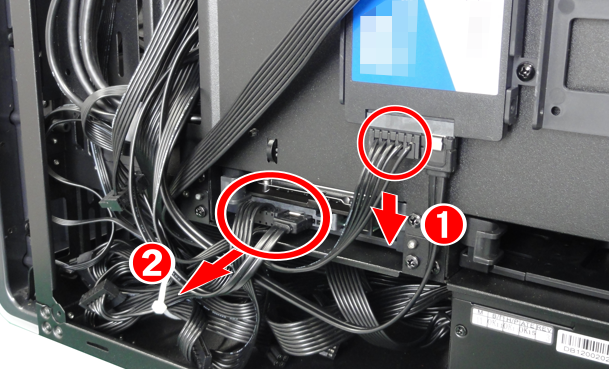

1. 3.5／2.5 インチ ストレージから電源ケーブルを外します。

2. 3.5／2.5 インチ ストレージから電源ケーブル、SATA ケーブルを外します。

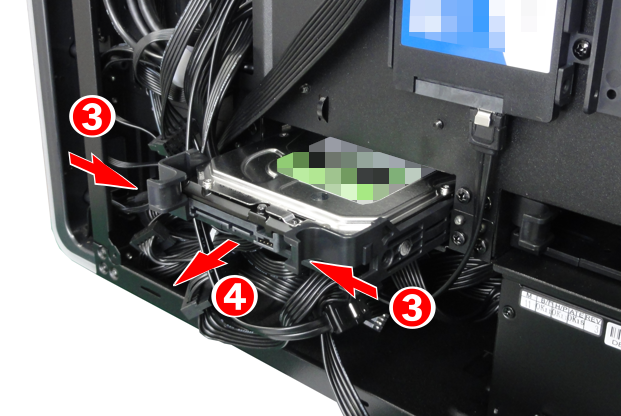

3. 3.5／2.5 インチ トレイ両側の取っ手を軽くつまみます。

4. 3.5／2.5 インチ トレイを矢印方向に引き出します。


5. 3.5／2.5 インチトレイを裏返して置き、つめを押しながら、

6. 3.5／2.5 インチトレイの側板を横に広げます。

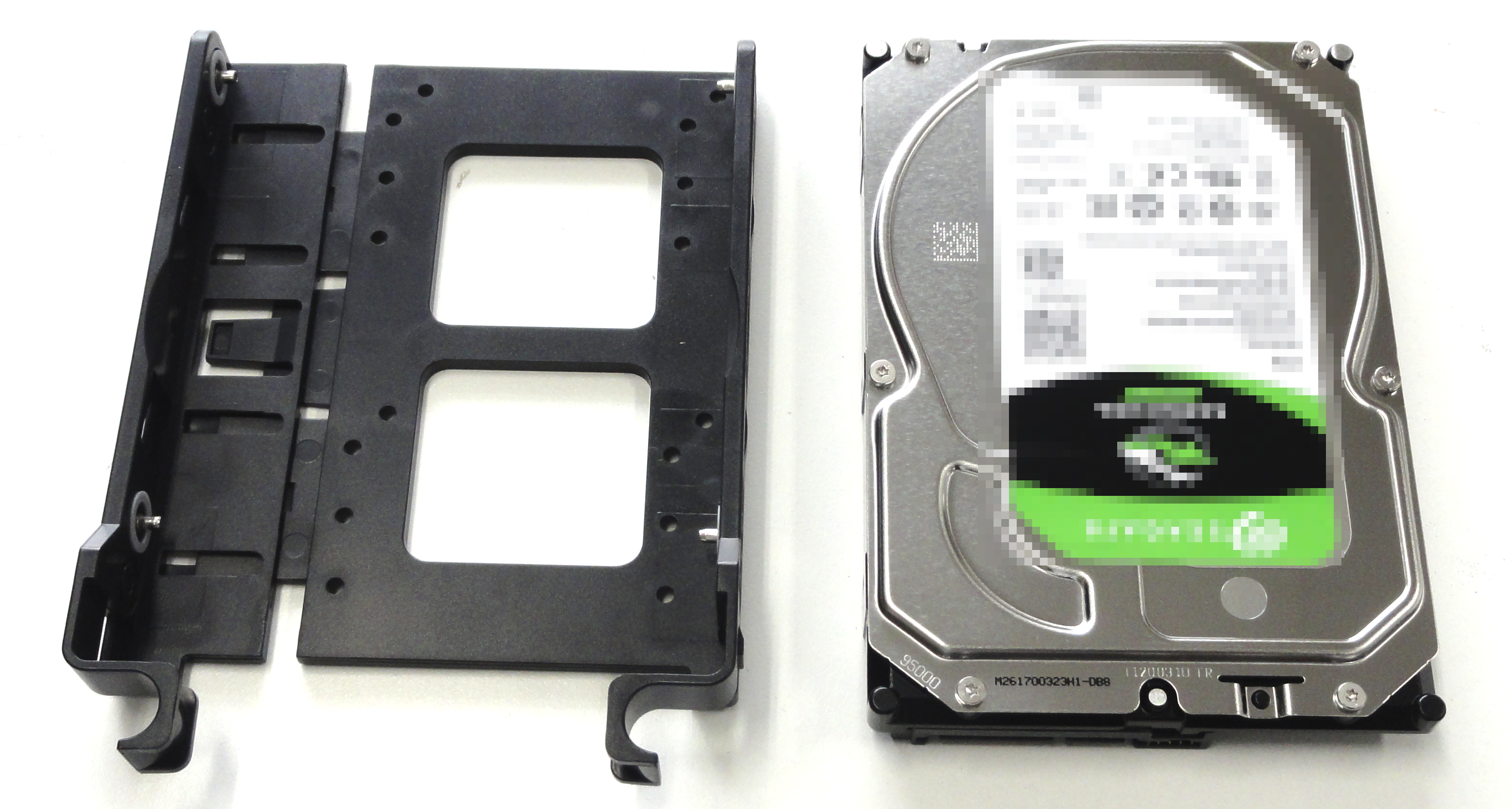

7. 3.5／2.5 インチトレイを裏返して置き、ストレージを矢印方向に外します。

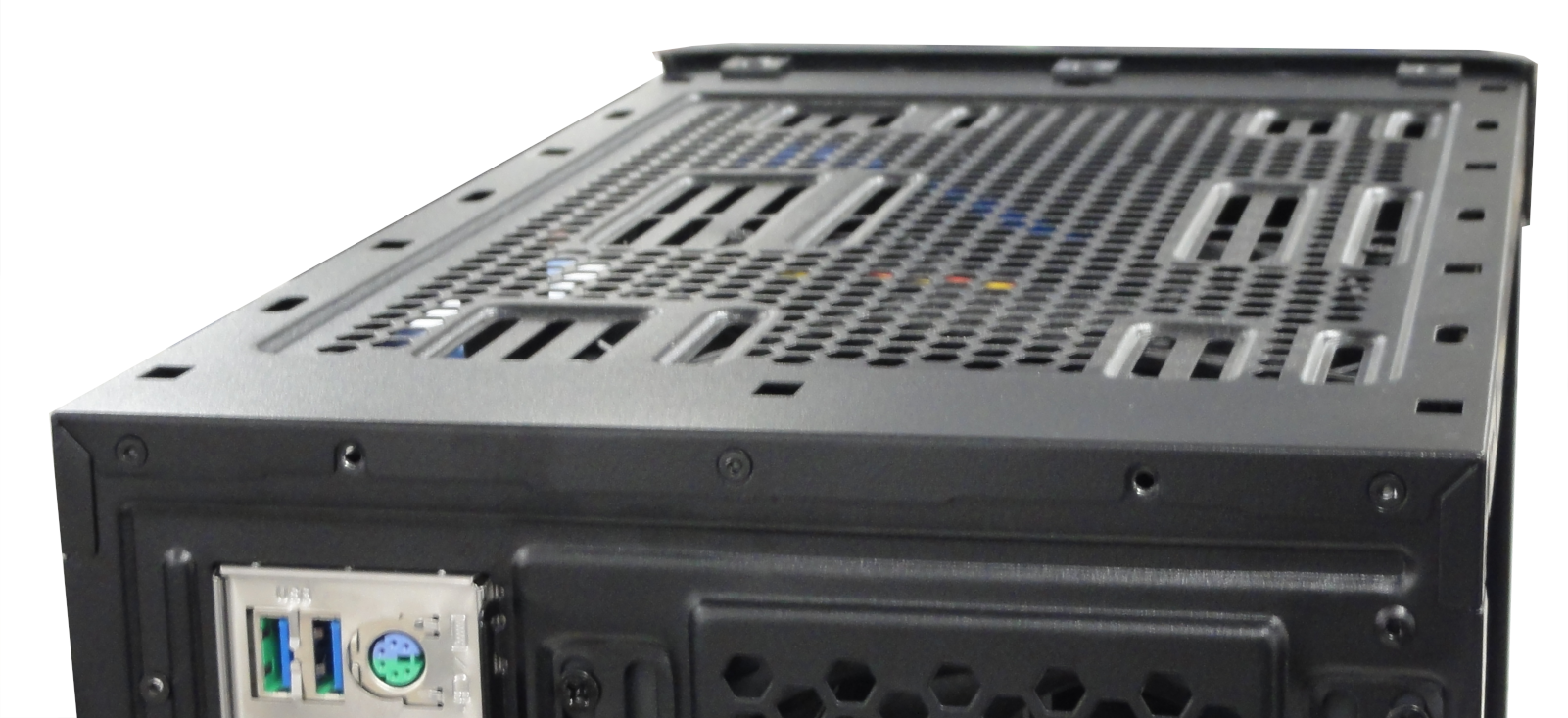

1. ケース後面ねじ 2 本を外します。



2. 上面パネルを手前に止まるまで引き出し、



3. 上面パネルを上方に外します。



4. 防塵フィルターを外します。
