下図赤点線枠の Wi-Fi アンテナは、キットボックスに同梱されています。

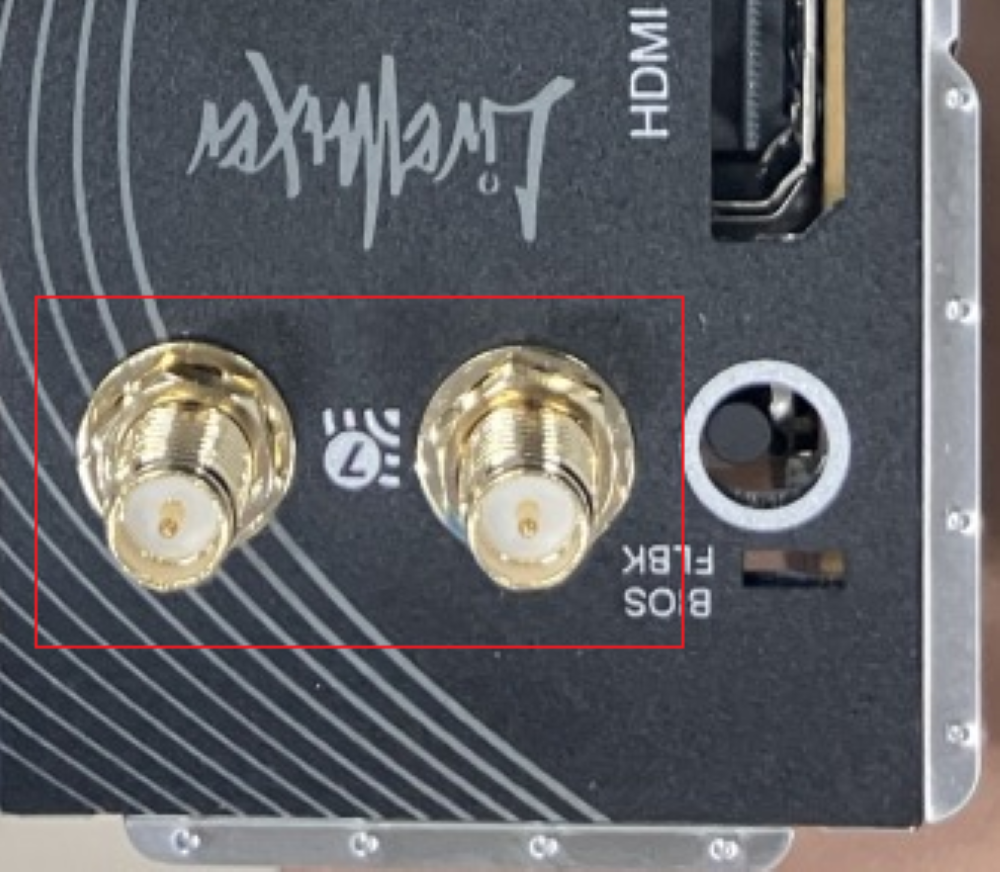

Wi-Fi アンテナ 2 本をキットボックスより取り出し、下図 ① のように PC 本体裏面、 Wi-Fi 端子にねじ込み、取り付けます。
取り付け後、受信感度が最大になるようアンテナ 2 本の向きを調整 （ ② ） します。

Wi-Fi アンテナケーブルを台座上面より挿入し、台座底面のスリットに六角ナットの平らな面を通します。

Wi-Fi アンテナ本体を台座上面より挿入します。

Wi-Fi アンテナケーブルを台座底面ケーブル止めの間に挿入します。

Wi-Fi アンテナケーブルを PC 裏面 Wi-Fi カードのアンテナポートに取リ付けまます。

Wi-Fi アンテナは、キットボックスに同梱されています。
キットボックスより取り出します。

Wi-Fi アンテナは、キットボックスに同梱されています。
キットボックスより取り出します。

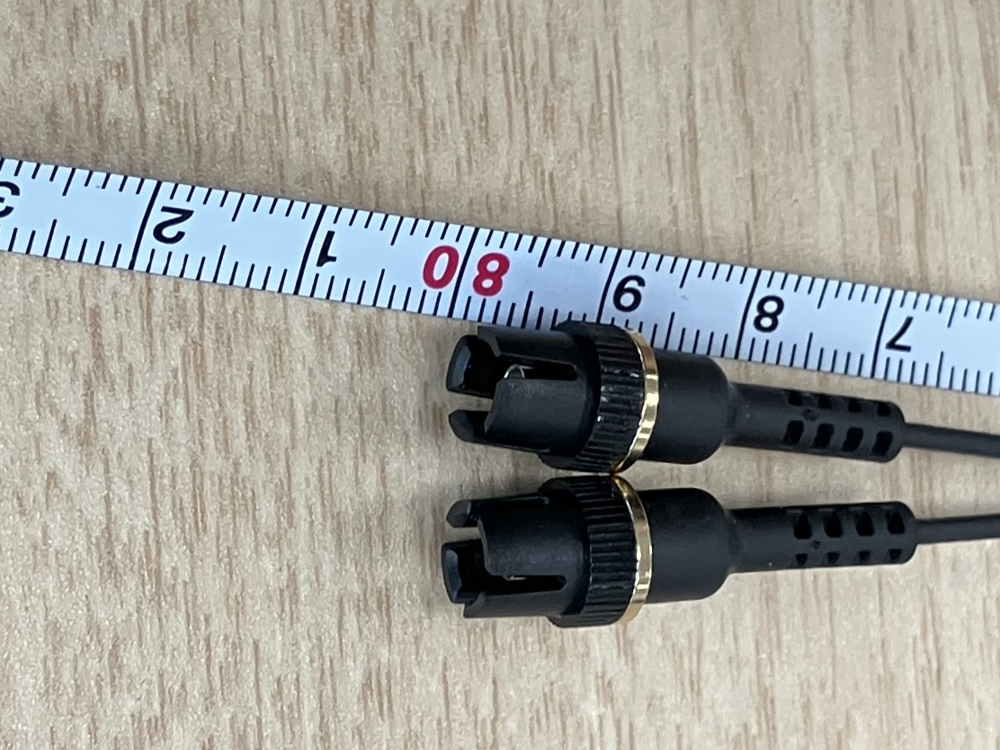

Wi?Fiアンテナを台座の溝に合わせ、矢印の方向へ確実に差し込み、組み立ててください。

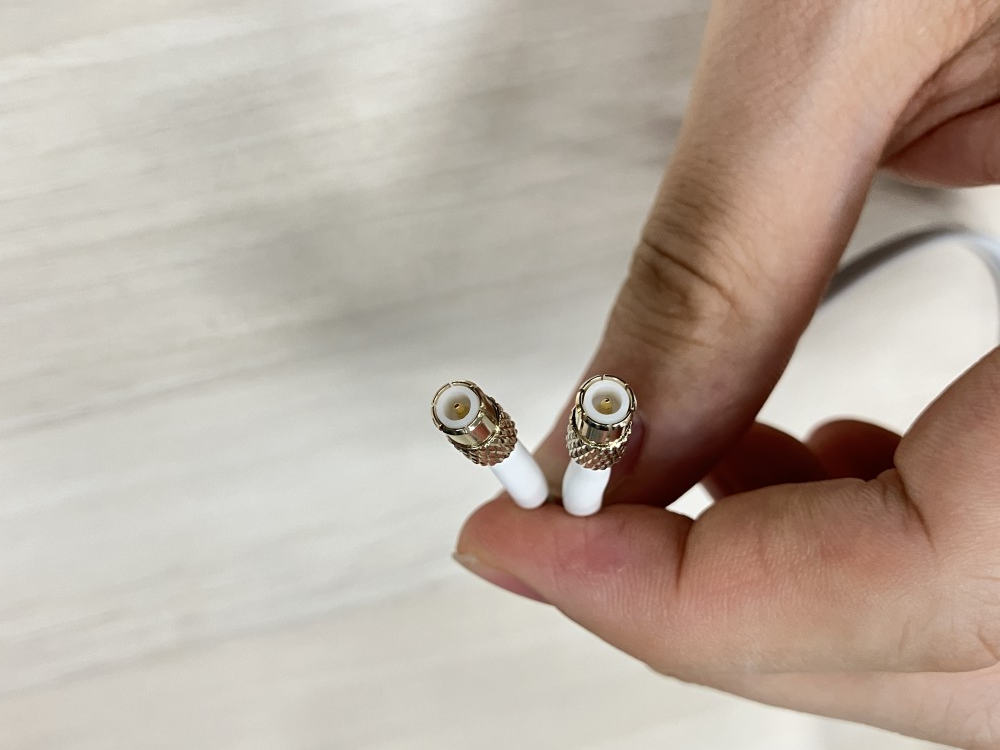

PC本体背面のアンテナ端子にケーブルを差し込み、ナット部を時計回りに回して固定してください。
※左右の区別はございません。
